G6.35, GY6.35, G4 och GU5.3: De kompakta 12V-stiftsocklarna för lågspänningsbelysning
Share
Detta är den sjunde artikeln i vår serie om lampsocklar. Vi har tidigare behandlat E27, E14, G9, GU10, R7s och E10-socklarna. Framöver kommer vi att täcka G8 för 230V-system samt avsluta serien med kompaktlysrör G23, G24 och G10q.
I denna artikel behandlar vi fyra viktiga 12V-stiftsocklar - G6.35, GY6.35, G4 och GU5.3 - som alla domineras av lågspänningsystem och LED-teknik. Dessa kompakta socklar har blivit standarder inom modern 12V-belysning där effektivitet och minimal storlek är avgörande.
Vad betyder G6.35, GY6.35, G4 och GU5.3?
Alla fyra socklarna följer liknande namngivningskonventioner:
G6.35 - G står för "Bi-pin" (stiftanslutning), 6.35 anger avståndet mellan stiftens mittlinjer i millimeter.
GY6.35 - GY för stiftanslutning med plastbas (Y = "Yellow" base), 6.35 anger 6,35 mm avstånd mellan stiften. Plastbasen gör sockeln något större än G6.35.
G4 - G för stiftanslutning, 4 anger 4 mm avstånd mellan stiften.
GU5.3 - G för stiftanslutning, U för utbredda stiftändar (som små "fötter"), 5.3 anger 5,3 mm avstånd mellan stiftens mittlinjer.
G6.35, GY6.35 och G4 trycks bara in i sockeln, medan GU5.3 har utbredda stiftändar som hakar fast i små ränder i sockeln - lampan dras bara rakt upp för att ta bort den.
Varför är dessa 12V-socklar så populära?
De kompakta 12V-stiftsocklarna har flera gemensamma fördelar:
12V-säkerhet – Lågspänning innebär minimal risk för elektriska skador.
Extremt kompakta – Bland de minsta socklarna som finns, perfekt för diskret belysning.
LED-optimerade – Designade för moderna LED-lampors effektivitet.
Enkel installation – Lamporna trycks in (G6.35, G4) eller trycks och vrids (GU5.3).
Minimal värmeutveckling – LED-versioner blir knappt märkbart varma.
Var hittar du G6.35, G4 och GU5.3-socklar?
Var hittar du G6.35, GY6.35, G4 och GU5.3-socklar?
G6.35 och GY6.35 (6,35mm)
Båda socklarna används för liknande tillämpningar, men GY6.35 med sin plastbas är vanligare i nyare armaturer:
Spotlights och downlights - Kompakta 12V spots för infälld belysning.
Kök- och skåpbelysning - Under överskåp och i vitrinskåp.
Båt- och husbilsbelysning - 12V-system för mobila tillämpningar.
Landskapsbelysning - Trädgårdsbelysning och fasadbelysning på 12V.
Kommersiell belysning - Butiker och restauranger med 12V-system.

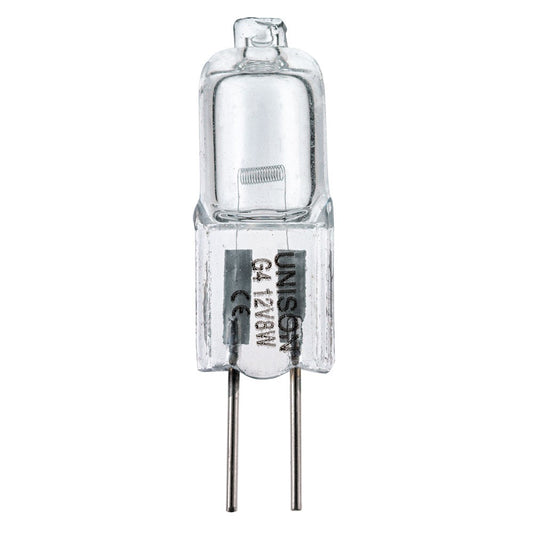

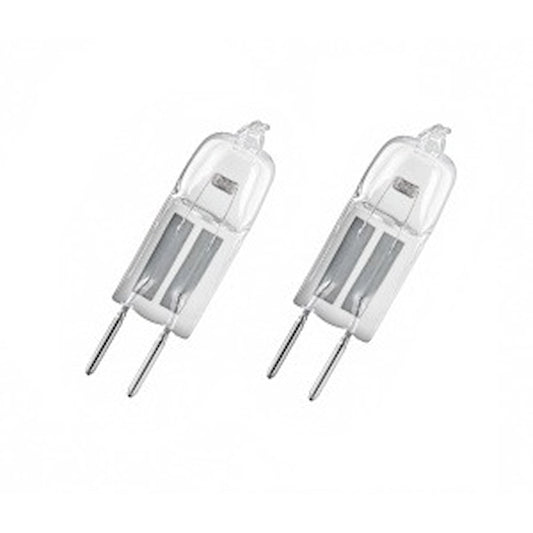

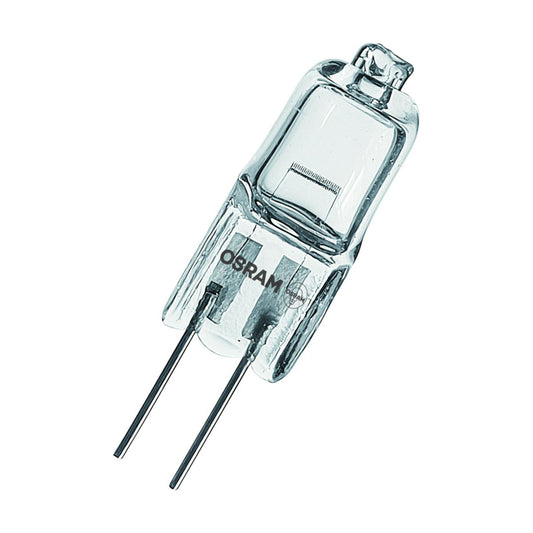

G4 (4mm)
Miniatyrbelysning - Den minsta sockeln för mycket begränsat utrymme.
Möbelbelysning - Inbyggd i hyllor, skåp och möbler.
Accent- och punktbelysning - Mycket smal riktad belysning.
Dekorativ belysning - Diskret belysning där sockeln ska vara osynlig.
Hobbybelysning - Modellbygge och DIY-projekt.
GU5.3 (5,3mm med utbredda stift)
MR16-spotlights - Den klassiska 12V-spotlighten för professionell belysning.
Infälld takbelysning - Downlights och riktade spots i tak.
Skyltbelysning - Professionell belysning av produkter och skyltar.
Konstbelysning - Riktad belysning av tavlor och skulpturer.
Utomhusbelysning - Fasadspots och trädgårdsbelysning.
Spänning och transformatorer
Alla tre socklarna är designade för 12V-system:
12V DC - Likström från transformatorer/drivers eller batterisystem.
12V AC - Växelström från traditionella halogentransformatorer.
Transformatorutmaning - Vid byte från halogen till LED måste man oftast byta transformator eftersom gamla halogentransformatorer inte fungerar bra med LED:s låga effektförbrukning.
Likströmssystem - Har man redan ett lågspännings-DC-system (som i båtar eller husbilar) behövs ingen transformator.
Olika typer av lampor
LED-lampor (Dominerar marknaden)
LED-lampor har nästan helt tagit över:

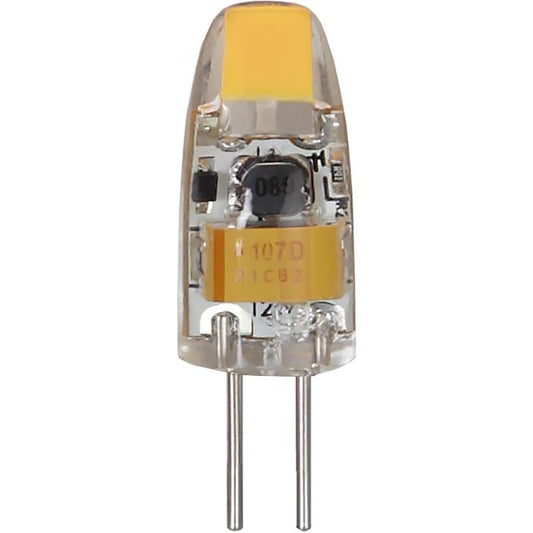

COB-LED - "Chip on Board" ger jämnt ljus från en sammanhängande yta.

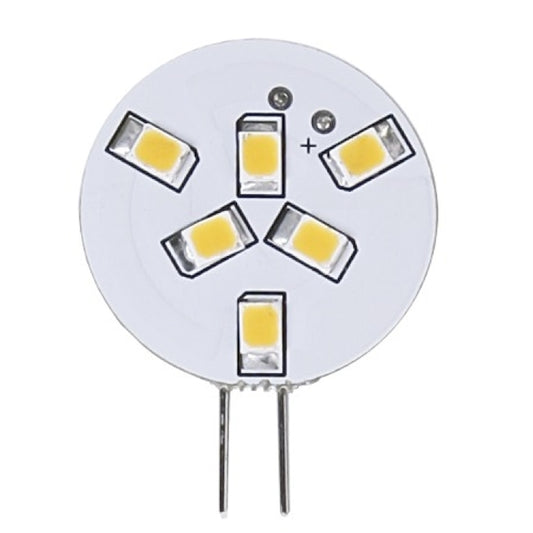

SMD-LED - Flera små LED-chips arrangerade för optimal ljusfördelning.
Spotlights - Särskilt för GU5.3 med olika strålvinklar (15-60°).

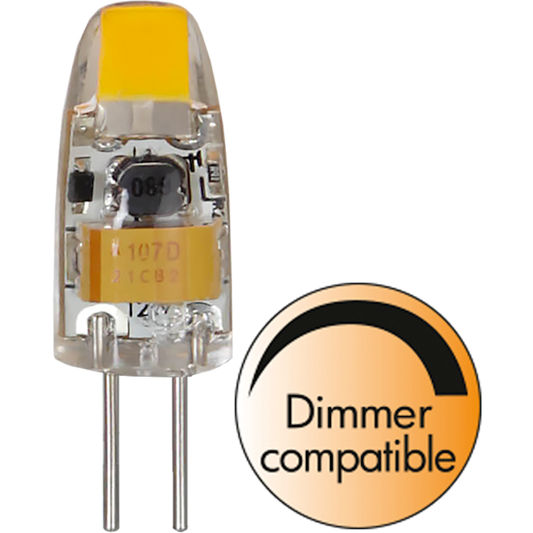

Dimbar LED - Många versioner fungerar med 12V LED-dimmers.
Halogenlampor (Fasas ut)
Halogenlampor används fortfarande men minskar kraftigt:
Omedelbar dimbarhet - Fungerar med alla typer av 12V-dimmers.
Hög värmeutveckling - Stor nackdel i kompakta armaturer.
Kort livslängd - 2000-4000 timmar jämfört med LED:s 15000-50000 timmar.
Högre energiförbrukning - 10-50W jämfört med LED:s 1-8W.
Ljusflöde och effekter
G4 (Minst)
G4-lampor finns vanligtvis i standardeffekterna:
- 5W - 100-200 lumen för grundbelysning
- 10W - 200-300 lumen för mer kraftig punktbelysning
- 20W - 300-400 lumen för starkare accent- och dekorationsbelysning
G6.35 och GY6.35
G6.35-socklarna har kraftigare stift som klarar högre effekter:
- 15W - 200-400 lumen
- 20W - 300-500 lumen
- 35W - 400-600 lumen
- 50W - 500-800 lumen
- 75W - 700-1000 lumen
- 100W - 900-1200 lumen
Viktigt: Högre effekter (över 35W) blir mycket varma och kräver armaturer med god ventilation.

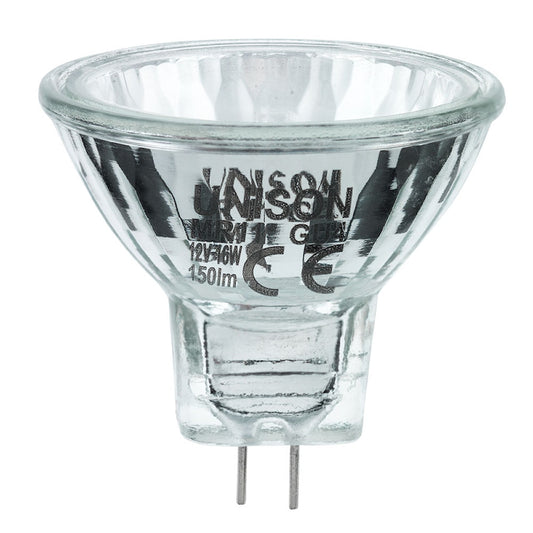

GU5.3 (MR-serien)
GU5.3-lampor kommer i olika MR-format (Multifaceted Reflector):
MR16 (50mm diameter) - Den vanligaste storleken:
- 10W - 300-400 lumen
- 20W - 400-600 lumen
- 35W - 500-700 lumen
- 50W - 700-900 lumen
MR8 (35mm diameter):
- 10W - 250-350 lumen
- 20W - 350-500 lumen
- 35W - 450-600 lumen
MR6 (20mm diameter) - Minsta spotlight-formatet:
- 10W - 200-300 lumen
- 20W - 300-450 lumen
Tekniska överväganden
Transformatorbyte nödvändigt - För LED måste man oftast byta från halogentransformator till LED-driver/transformator på grund av effektskillnaderna.
Värmeutveckling - G6.35-lampor över 35W blir mycket varma och kräver armaturer med god ventilation och värmeavledning.
Strålvinkel för MR-lampor - Särskilt viktigt för GU5.3 spotlights med olika MR-storlekar (15° smal, 36° medium, 60° bred).
Effekthantering - Högre effekter kräver bättre transformatorer och värmeavledning.
Installation och säkerhet
G6.35, GY6.35 och G4 - Tryck lampan rakt in i sockeln tills den sitter fast.
GU5.3 - Tryck lampan rakt ner tills de utbredda stiftändarna hakar fast i sockelns ränder. För att ta bort, dra rakt upp.
GU5.3 med låsring - Vissa spotlight-armaturer har en fjäderring som låser lampan extra säkert. Klämma ihop ringen för att frigöra lampan. Observera att lamphållaren ofta hänger löst när lampan tas ur.
Säker lågspänning - 12V innebär minimal risk för elektriska skador.
Transformatorplacering - LED-transformatorer/drivers behöver god ventilation och bör vara tillgängliga för service.
Kontaktrengöring - Håll stiften rena för bästa elektrisk kontakt.
Tips när du handlar
Mät stiftavståndet - 4mm (G4), 5,3mm (GU5.3) eller 6,35mm (G6.35/GY6.35) - små skillnader som är kritiska.
Planera transformatorbyte - Räkna med att byta transformator när du går från halogen till LED.
Kontrollera systemtyp - DC-system (båtar, husbilar) behöver ingen transformator.
Kontrollera effektgränser - G4 vanligtvis 5-20W, G6.35 upp till 100W (blir mycket varma), GU5.3 beroende på MR-storlek.
MR-storlekar för GU5.3 - MR16 (50mm), MR8 (35mm), MR6 (20mm) med olika effektmöjligheter.
Värmeavledning - Högeffekts G6.35-lampor (över 35W) kräver särskild uppmärksamhet på ventilation.
Färgtemperatur - 2700K för varmvitt, 3000K för neutralvitt, 4000K för kallvitt.
Kvalitet viktigt - Välj välkända märken för bästa prestanda och livslängd.
Vanliga problem och lösningar
Lampan flimrar - Oftast inkompatibel transformator som behöver bytas till LED-version.
Transformatorn surrar - Vanligt när LED:s låga effekt inte matchar halogentransformatorns minimbelastning.
Kort livslängd - Kontrollera spänning och ventilation, byt transformator om nödvändigt.
Lampan fungerar inte - Kolla polaritet och att transformatorn är LED-kompatibel.
Ojämnt ljus - Normalt för vissa LED-konstruktioner i kompakta format.
Miljöaspekter och energibesparing
Övergången från halogen till LED ger dramatiska besparingar:
- 20W halogen → 2W LED (90% energibesparing)
- 35W halogen → 3,5W LED (90% energibesparing)
- 50W halogen → 5W LED (90% energibesparing)
Med tanke på att dessa lampor ofta används i grupper kan energibesparingarna bli mycket betydande, särskilt i kommersiella miljöer.
Jämförelse mellan socklarna
G6.35 och GY6.35 - Bäst balans mellan storlek och ljusutbyte för allmän 12V-belysning. GY6.35 med plastbas är vanligare i nyare armaturer.
GU5.3 - Standard för professionella 12V-spotlights med säker låsning.
G4 - Minst och mest diskret, perfekt där utrymmet är kritiskt begränsat.
Framtiden för 12V-stiftsocklar
Dessa socklar fortsätter att utvecklas med LED-tekniken. Förbättringar sker inom dimbarhet, färgåtergivning och smart styrning. Vi ser också utveckling av bättre transformatorer/drivers som hanterar LED:s karakteristika optimalt.
I nästa artikel kommer vi att utforska G8-sockeln som används för 230V-system, följt av vår avslutande artikel om kompaktlysrör G23, G24 och G10q. Följ vår serie för att lära dig allt om de olika lampsocklarna!
Planerar du ett 12V LED-projekt? Kontakta oss på pålyset.se så hjälper vi dig välja rätt kombination av lampor och transformatorer för ditt system!
